Μεταφορά μηχανημάτων
Τα μηχανήματα μεταφοράς μπορούν να χωριστούν σε μηχανήματα μεταφοράς χύδην υλικού (όπως: μεταφορέας ζώνης 、 Μεταφορέα βιδών, ανελκυστήρα κουβάδων, μεγάλος μεταφορέας κλίσης κ.λπ.) και μηχανήματα εφοδιαστικής που μεταφέρουν μηχανήματα (όπως: γραμμή συναρμολόγησης, εξοπλισμός γραμμής συναρμολόγησης, γραμμή μεταφοράς, κρέμονται μεταφορικά Γραμμή, ανύψωση, πνευματική ανελκυστήρα, ανύψωση rack, τύπος ψαλιδιού, ανύψωση, μεταφορέας κυλίνδρων, ανύψωση).

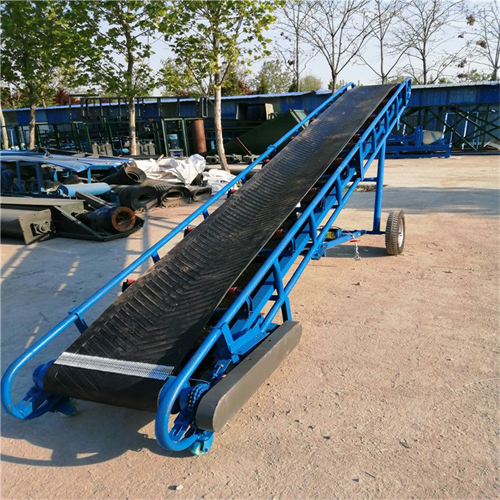

Οι συνήθως χρησιμοποιούμενες μεταφορέων ζώνης μπορούν να χωριστούν σε: συνηθισμένο μεταφορέα ζώνης πυρήνα καμβά, μεταφορέα ζώνης μεμβράνης από χάλυβα, αναστρέψιμος κινητός ζώνης μεταφορέας, μεταφορέας ζώνης ανθεκτικής στο κρύο και ούτω καθεξής.
Ο μεταφορέας του ιμάντα αποτελείται κυρίως από πλαίσιο, ιμάντα μεταφοράς, κύλινδρο ιμάντα, συσκευή τάνυσης, συσκευή μετάδοσης κ.λπ.
Οι κύριες τεχνικές παράμετροι του μεταφορέα ιμάντα
|
Πλάτος ταινίας (mm) |
Μεταφορά μήκους (m) Ισχύς (kW) |
Μεταφορά ταχύτητας (m/s) |
Μεταφορά όγκου (t/h) |
||
|
500 |
≤12 3 |
20-30 4-5.5 |
20-30 5.5-7.5 |
1.3-1.6 |
78-191 |
|
650 |
≤12 4 |
12-20 5.5 |
20-30 7.5-11 |
1.3-1.6 |
131-323 |
|
800 |
≤6 4 |
6-15 5.5 |
15-30 7.5-15 |
1.3-1.6 |
278-546 |
|
1000 |
≤10 5.5 |
10-20 7.5-11 |
20-40 11-12 |
1.3-2.0 |
435-853 |
|
1200 |
≤10 7.5 |
10-20 11 |
20-40 15-30 |
1.3-2.0 |
655-1284 |

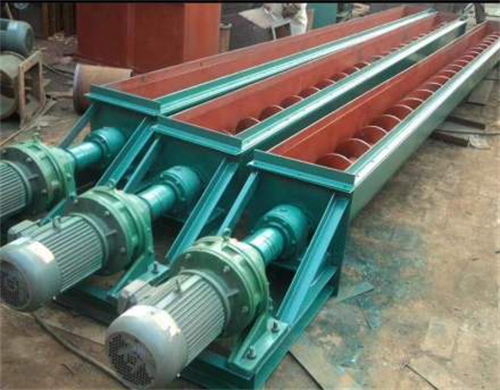

(2) Μεταφορέας βιδών
Ο μεταφορέας βιδών, κοινώς γνωστός ως Auger, είναι κατάλληλος για οριζόντια μεταφορά, κεκλιμένη μεταφορά, κατακόρυφη μεταφορά και άλλες μορφές κοκκώδους ή σε σκόνη υλικών. Η απόσταση μεταφοράς ποικίλλει ανάλογα με την παραμόρφωση, γενικά από 2 μέτρα έως 70 μέτρα.
Αρχή μεταφοράς:Οι περιστρεφόμενες σπειροειδείς λεπίδες θα μετακινήσουν το υλικό και θα πραγματοποιήσουν τη μεταφορά του βιδωτού μεταφορέα. Η δύναμη που κρατά το υλικό να περιστρέφεται με τις λεπίδες του βιδωτού μεταφορέα είναι το βάρος του ίδιου του υλικού και η αντίσταση τριβής του περιβλήματος του βιδωτού μεταφορέα στο υλικό.
Δομικά χαρακτηριστικά:Ο περιστρεφόμενος άξονας του μεταφορέα βιδών συγκολλείται με σπείρες λεπίδες και ο τύπος επιφάνειας της λεπίδας έχει στερεό τύπο επιφάνειας, τύπο επιφάνειας ιμάντα, τύπο επιφάνειας λεπίδας και άλλους τύπους ανάλογα με τα διαφορετικά μεταφορικά υλικά. Ο βιδωτής άξονας του βιδωτού μεταφορέα έχει ένα ρουλεμάν ώσης στο τέλος της κατεύθυνσης της κίνησης του υλικού για να δώσει την αξονική δύναμη αντίδρασης της βίδας με το υλικό και όταν το μήκος του μηχανήματος είναι μακρύ, πρέπει να προστεθεί το μεσαίο κρέμα.
Ένας μεταφορέας διπλής βίδας είναι ένας μεταφορέας βιδών με δύο περιστρεφόμενους άξονες που συγκολλούνται με περιστρεφόμενες λεπίδες. Για να το θέσω αμβλύ, πρόκειται να συνδυάσει βιολογικά δύο βιδωτούς μεταφορείς για να σχηματίσει έναν μεταφορέα βιδών.
Η κατεύθυνση περιστροφής του περιστρεφόμενου άξονα του μεταφορέα βιδών καθορίζει την κατεύθυνση μεταφοράς του υλικού, αλλά ο γενικός μεταφορέας βιδών έχει σχεδιαστεί σύμφωνα με το ενιαίο μεταφορά για να σχεδιάσει τις περιστρεφόμενες λεπίδες. Όταν μεταφέρονται αντίστροφα, η διάρκεια ζωής του μεταφορέα θα μειωθεί σημαντικά.
(3) Ανελκυστήρας κάδων
Ο ανελκυστήρας κάδουΧρησιμοποιεί μια σειρά από χοάνες που είναι ομοιόμορφα σταθερές στο ατελείωτο μέλος έλξης για να ανυψώσουν κάθετα το συνεχές μηχανισμό μεταφοράς του υλικού.
Ανελκυστήραςέχει μεγάλη ικανότητα μεταφοράς, υψηλό ύψος ανύψωσης, σταθερή και αξιόπιστη λειτουργία, σημαντικά πλεονεκτήματα μεγάλης διάρκειας, κύρια απόδοση και παράμετροι σύμφωνα με το JB3926 ---- 85 "κατακόρυφο ανελκυστήρα κάδου" (το πρότυπο ισοδύναμο με την αναφορά σε διεθνή πρότυπα και ξένα Προηγμένα πρότυπα), η αλυσίδα δακτυλίου έλξης σύμφωνα με το MT36 ---- 80 "εξορυκτική αλυσίδα δακτυλίων υψηλής αντοχής", ο ανελκυστήρας είναι κατάλληλος για τη μεταφορά σκόνης, κοκκώδους και μικρού τεμαχίου μη μεταφερόμενων και λειαντικών υλικών, όπως: Τσιμέντο, πέτρες, άμμο, πηλός, μεταλλεύμα κ.λπ., Δεδομένου ότι ο μηχανισμός έλξης του ανυψωτήρα είναι μια κυκλική αλυσίδα, επιτρέπεται να μεταφέρει υλικά με υψηλότερες θερμοκρασίες (θερμοκρασίες υλικών έως 250 ° C). Γενικά, το ύψος μεταφοράς μπορεί να φτάσει μέχρι και 40 μέτρα.
Η αρχή λειτουργίας του ανελκυστήρα κουβά:Ο ανελκυστήρας κάδου έχει μια απλή δομή, σταθερή λειτουργία, φόρτιση παραλαβής, μικτή ή εκκένωση βαρύτητας, το RIM ανελκυστήρα του κάδου υιοθετεί ένα συνδυασμό γκαζτών, ο οποίος είναι εύκολο να αντικατασταθεί και το χείλος του καροτσιού έχει μεγάλη διάρκεια ζωής μετά από ειδική θεραπεία και Το κάτω μέρος μπορεί να διατηρήσει μια σταθερή τάση εάν η συσκευή αυτόματης έντασης βαρύτητας χρησιμοποιείται για να αποφευχθεί η ολίσθηση ή ο αφοπλισμός και ταυτόχρονα, όταν η χοάνη είναι αποκλεισμένη, υπάρχει κάποια ανοχή για την αποτελεσματική προστασία των κινούμενων τμημάτων και της θερμοκρασίας υλικού δεν υπερβαίνει τους 250 ° C.
