Xin AnengπρομήθειεςΜεταφέροντας κύλινδρο αδράνειαςλύσεις που έχουν σχεδιαστεί για να υποστηρίζουν την φορτωμένη πλευρά των μεταφορικών ταινιών, ενώ μειώνουν την πτώση του ιμάντα, την αντίσταση στο τρέξιμο και την περιττή φθορά. Με σχεδιασμό που επικεντρώνεται στη σταθερή περιστροφή, αξιόπιστη στεγανοποίηση και ελεγχόμενη ακτινική διαρροή, αυτοί οι κύλινδροι μπορούν να υποστηρίξουν απαιτητικές εφαρμογές χειρισμού χύδην υλικών και έχουν σχεδιαστεί για έως και 30.000 ώρες υπηρεσίας υπό κανονικές συνθήκες εργασίας.
Ένας κύλινδρος αδρανούς μεταφοράς είναι ένα από τα βασικά εξαρτήματα ενός συστήματος μεταφοράς με ιμάντα επειδή υποστηρίζει συνεχώς τόσο τον ιμάντα μεταφοράς όσο και το υλικό που μεταφέρεται. Τα σωστά επιλεγμένα ρελαντί βοηθούν στη διατήρηση του σχήματος του ιμάντα, στην κατανομή του φορτίου, στη μείωση της τριβής και στην προώθηση της σταθερής μεταφοράς. Αυτός ο οδηγός εξηγεί πώς λειτουργούν τα ρελαντί μεταφοράς, τα κύρια εξαρτήματά τους, τους παράγοντες απόδοσης, τις διαθέσιμες διαμορφώσεις, τα ζητήματα επιλογής και τις πρακτικές συντήρησης. Εξετάζει επίσης γιατί η ακρίβεια του κυλίνδρου, τα ρουλεμάν, η στεγανοποίηση, η ποιότητα του υλικού και οι συνθήκες λειτουργίας του μεταφορέα θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή ενός αδρανούς προμηθευτή.
Πίνακας περιεχομένων
- Τι είναι ένας κύλινδρος ρελαντί μεταφοράς;
- Πώς λειτουργεί ένας κύλινδρος ρελαντί μεταφοράς;
- Ποια είναι τα βασικά στοιχεία;
- Τι Οφέλη Παρέχει;
- Τι είδη ρελαντί μεταφοράς είναι διαθέσιμα;
- Πώς πρέπει να επιλέξετε τον σωστό κύλινδρο;
- Ποιοι τεχνικοί παράγοντες επηρεάζουν την απόδοση;
- Πώς μπορεί να παραταθεί η διάρκεια ζωής του μεταφορέα αδράνειας;
- Συχνές Ερωτήσεις
- Σύναψη
Τι είναι ένας κύλινδρος ρελαντί μεταφοράς;
Ένας ρελαντί κύλινδρος μεταφοράς είναι ένα περιστρεφόμενο εξάρτημα μεταφορέα εγκατεστημένο κάτω από την πλευρά μεταφοράς ενός μεταφορικού ιμάντα. Η κύρια δουλειά του είναι να υποστηρίζει τον ιμάντα και το χύμα υλικό που τοποθετείται πάνω του καθώς ο ιμάντας κινείται κατά μήκος της διαδρομής μεταφοράς.
Σε αντίθεση με την τροχαλία κίνησης του μεταφορέα, η οποία παρέχει την κινητήρια δύναμη, ένα ρελαντί παρέχει κυρίως μηχανική υποστήριξη και ελεγχόμενη επαφή κύλισης. Πολλαπλοί κύλινδροι είναι κανονικά διατεταγμένοι ως σετ ρελαντί, επιτρέποντας στον ιμάντα να διατηρεί ένα κατάλληλο προφίλ κατά τη μεταφορά υλικού.
Ανάλογα με τη σχεδίαση του μεταφορέα, τα ρελαντί μεταφοράς μπορούν να διαμορφωθούν ως τυπικά ρελαντί ελασμάτων, επίπεδες διατάξεις, σχέδια προσανατολισμένα στην κρούση, διαμορφώσεις αυτοευθυγράμμισης ή λύσεις σχήματος V. Η σωστή διαμόρφωση εξαρτάται από το πλάτος του ιμάντα, τα χαρακτηριστικά του υλικού, την ταχύτητα του μεταφορέα, τις συνθήκες φόρτωσης και τις απαιτήσεις εγκατάστασης.
Για τους κατασκευαστές και τους ολοκληρωτές συστημάτων, η επιλογή του κατάλληλου κυλίνδρου μεταφοράς δεν είναι επομένως απλώς μια απόφαση αγοράς εξαρτημάτων. Επηρεάζει άμεσα τη σταθερότητα του μεταφορέα, την παρακολούθηση του ιμάντα, την κατανάλωση ενέργειας, τη συχνότητα συντήρησης και τη διάρκεια ζωής.
Πώς λειτουργεί ένας κύλινδρος ρελαντί μεταφοράς;
Κατά τη λειτουργία, ο μεταφορικός ιμάντας κινείται πάνω από μια σειρά περιστρεφόμενων κυλίνδρων. Καθώς το χύμα υλικό φορτώνεται στον ιμάντα, το βάρος του μεταφέρεται μέσω του ιμάντα στο ρελαντί και στη συνέχεια στο πλαίσιο του μεταφορέα.
Μια καλά σχεδιασμένη διάταξη μεταφοράς εκτελεί πολλές λειτουργίες ταυτόχρονα:
- Υποστηρίζει το βάρος του άδειου μεταφορικού ιμάντα.
- Υποστηρίζει το φορτίο υλικού που μεταφέρεται.
- Βοηθά στη διατήρηση του προβλεπόμενου προφίλ ζώνης.
- Μειώνει τη χαλάρωση της ζώνης μεταξύ των σημείων στήριξης.
- Περιορίζει την αντίσταση κύλισης κατά τη μεταφορά.
- Βοηθά στη διατήρηση της ομαλής μεταφοράς υλικών.
- Μειώνει την περιττή πίεση στον μεταφορικό ιμάντα.

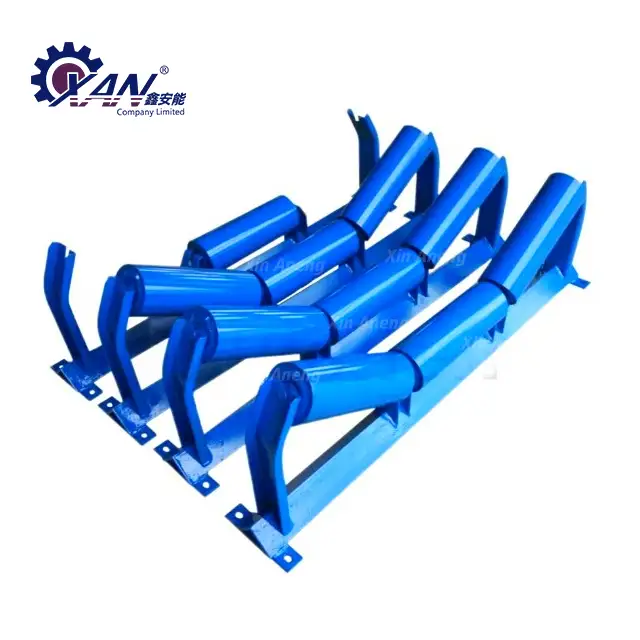

Σε έναν τυπικό μεταφορέα με αυλάκωση, αρκετοί κύλινδροι τοποθετούνται υπό γωνία για να σχηματίσουν μια γούρνα. Αυτή η διαμόρφωση αυξάνει την ικανότητα του ιμάντα να συγκρατεί χύμα υλικά και μπορεί να βελτιώσει την ικανότητα μεταφοράς χωρίς να απαιτείται υπερβολικό πλάτος ζώνης.
Ποια είναι τα βασικά στοιχεία;
Η αξιοπιστία ενός αδρανούς μεταφορέα εξαρτάται από την αλληλεπίδραση πολλών εξαρτημάτων και όχι μόνο από το κέλυφος του κυλίνδρου. Ένα τυπικό συγκρότημα ρελαντί μεταφοράς μπορεί να περιλαμβάνει άξονα, ρουλεμάν, τσιμούχες, ακραίες τάπες, έδρες ρουλεμάν, σωλήνα κυλίνδρων και κατάλληλη λίπανση.
| Συστατικό | Πρωτεύουσα Λειτουργία | Γιατί έχει σημασία |
|---|---|---|
| Σωλήνας κυλίνδρου | Παρέχει την περιστρεφόμενη επιφάνεια στήριξης για τον ιμάντα | Επηρεάζει την ομαλή λειτουργία, την ανθεκτικότητα και την επαφή του ιμάντα |
| Στέλεχος | Παρέχει δομική υποστήριξη για το περιστρεφόμενο συγκρότημα | Πρέπει να αντέχει τα λειτουργικά φορτία χωρίς υπερβολική παραμόρφωση |
| Ρουλεμάν | Επιτρέπει στον κύλινδρο να περιστρέφεται με ελεγχόμενη αντίσταση | Επηρεάζει άμεσα την ποιότητα περιστροφής και τη διάρκεια ζωής |
| Σφραγίδα | Βοηθά στην αποφυγή εισόδου ρύπων στην περιοχή ρουλεμάν | Σημαντικό για σκονισμένα, υγρά και απαιτητικά περιβάλλοντα |
| Τελικό καπάκι | Υποστηρίζει και προστατεύει εσωτερικά εξαρτήματα | Συμβάλλει στην ακεραιότητα της συναρμολόγησης και στην απόδοση στεγανοποίησης |
| Λάδωμα | Μειώνει την εσωτερική τριβή και τη φθορά | Υποστηρίζει ομαλότερη λειτουργία και ανθεκτικότητα ρουλεμάν |
Για το λόγο αυτό, ο ποιοτικός έλεγχος θα πρέπει να καλύπτει τις πρώτες ύλες, τα ρουλεμάν, τις σφραγίδες, την ακρίβεια παραγωγής, τις διαδικασίες συναρμολόγησης και την τελική επιθεώρηση αντί να εστιάζει μόνο στην εξωτερική εμφάνιση του κυλίνδρου.
Τι Οφέλη Παρέχει;
1. Καλύτερη υποστήριξη ζώνης
Η συνεχής στήριξη μειώνει την υπερβολική πτώση του ιμάντα και βοηθά στη διατήρηση μιας σταθερής επιφάνειας μεταφοράς. Αυτό είναι ιδιαίτερα σημαντικό όταν ο μεταφορέας χειρίζεται βαριά ή συνεχώς φορτωμένα χύδην υλικά.
2. Μειωμένη φθορά ζώνης
Η ομοιόμορφη κατανομή του φορτίου υλικού συμβάλλει στη μείωση της τοπικής πίεσης στον ιμάντα. Η σωστή περιστροφή του κυλίνδρου μπορεί επίσης να ελαχιστοποιήσει την περιττή τριβή μεταξύ του ιμάντα και του συστήματος στήριξης.
3. Ομαλός χειρισμός υλικών
Η σταθερή περιστροφή ρελαντί επιτρέπει στον ιμάντα να ταξιδεύει σταθερά κατά μήκος της διαδρομής του μεταφορέα. Αυτό μπορεί να συμβάλει στην ομαλή ροή του υλικού και στη μείωση των λειτουργικών διαταραχών.
4. Μεγαλύτερη διάρκεια ζωής του μεταφορικού ιμάντα
Όταν ο ιμάντας στηρίζεται σωστά και ελέγχεται η αντίσταση κύλισης, μπορεί να μειωθεί η περιττή μηχανική καταπόνηση. Με την πάροδο του χρόνου, αυτό μπορεί να συμβάλει σε μεγαλύτερη διάρκεια ζωής του ιμάντα και χαμηλότερο κόστος αντικατάστασης.
5. Χαμηλότερες απαιτήσεις συντήρησης
Τα αξιόπιστα ρουλεμάν, η αποτελεσματική στεγανοποίηση, η ακριβής κατασκευή και τα κατάλληλα υλικά μπορούν να μειώσουν τη συχνότητα της πρόωρης αντικατάστασης του ρελαντί και του απρογραμμάτιστου χρόνου διακοπής λειτουργίας του μεταφορέα.
Τι είδη ρελαντί μεταφοράς είναι διαθέσιμα;
Δεν υπάρχει ενιαία διαμόρφωση αδράνειας κατάλληλη για κάθε μεταφορέα. Διαφορετικές διατάξεις μεταφοράς και συνθήκες χειρισμού υλικών απαιτούν διαφορετικές ρυθμίσεις στήριξης.
- Standard Trough Idlers:Χρησιμοποιείται συνήθως στην φορτωμένη πλευρά των μεταφορικών ταινιών χύδην υλικού για να σχηματίσει ένα προφίλ γούρνας.
- Flat Idlers:Κατάλληλο για εφαρμογές όπου απαιτείται επίπεδο προφίλ ζώνης.
- Αδράνεια κρούσης:Σχεδιασμένο για περιοχές όπου το υλικό πέφτει στον ιμάντα και απαιτείται πρόσθετη απορρόφηση κραδασμών.
- Αυτοευθυγραμμιζόμενα αδρανή:Χρησιμοποιείται για τον έλεγχο της παρακολούθησης της ζώνης και τη μείωση της περιπλάνησης της ζώνης.
- Αδράνεια σχήματος V:Χρησιμοποιείται για συγκεκριμένες διαμορφώσεις μεταφορέων όπου προτιμάται μια διάταξη στήριξης σε σχήμα V.
Κατά το σχεδιασμό ή την αναβάθμιση ενός μεταφορικού συστήματος, ο αδρανής τύπος θα πρέπει να επιλέγεται μαζί με τον ιμάντα, την τροχαλία, τον βραχίονα, το σημείο φόρτωσης και τη συνολική δομή του μεταφορέα αντί να αντιμετωπίζεται ως μεμονωμένο εξάρτημα.
Πώς πρέπει να επιλέξετε τον σωστό κύλινδρο;
Η επιλογή του σωστού κυλίνδρου απαιτεί περισσότερα από την αντιστοίχιση ενός αριθμού ανταλλακτικού καταλόγου. Οι μηχανικοί και οι ομάδες αγορών θα πρέπει να αξιολογήσουν το πλήρες περιβάλλον λειτουργίας.
- Προσδιορίστε το πλάτος του ιμάντα:Οι φαρδύτεροι ιμάντες απαιτούν γενικά μεγαλύτερα και πιο κατάλληλα διαμορφωμένα συστήματα υποστήριξης.
- Ελέγξτε την ταχύτητα του ιμάντα:Οι υψηλότερες ταχύτητες δημιουργούν μεγαλύτερες απαιτήσεις για περιστροφική σταθερότητα, ισορροπία, ρουλεμάν και στεγανοποίηση.
- Αξιολογήστε την ικανότητα μεταφοράς:Η διάταξη κυλίνδρων πρέπει να υποστηρίζει τόσο το βάρος του ιμάντα όσο και το μέγιστο φορτίο υλικού.
- Λάβετε υπόψη τα χαρακτηριστικά του υλικού:Τα λειαντικά, σκονισμένα, υγρά, κολλώδη ή διαβρωτικά υλικά ενδέχεται να απαιτούν συγκεκριμένες επιλογές σφράγισης και υλικών.
- Ελέγξτε τις συνθήκες εγκατάστασης:Η θερμοκρασία, η υγρασία, η έκθεση σε σκόνη, η εξωτερική εγκατάσταση και οι συνθήκες καθαρισμού μπορούν να επηρεάσουν την επιλογή κυλίνδρων.
- Επιβεβαίωση συμβατότητας διαστάσεων:Οι διαστάσεις του άξονα, η διάμετρος του κυλίνδρου, η διαμόρφωση του πλαισίου και οι διαστάσεις στερέωσης πρέπει να ταιριάζουν με τον μεταφορέα.
Για παράδειγμα, τα δημοσιευμένα δεδομένα απόδοσης ρελαντί μεταφοράς μπορούν να καλύπτουν πλάτη ιμάντα από περίπου 500 mm έως 2.400 mm, με την ικανότητα μεταφοράς να ποικίλλει ανάλογα με το πλάτος και την ταχύτητα του ιμάντα. Αυτό δείχνει γιατί οι παράμετροι λειτουργίας πρέπει να επιβεβαιώνονται πριν από την οριστικοποίηση μιας προδιαγραφής.
Ποιοι τεχνικοί παράγοντες επηρεάζουν την απόδοση;
Η ακρίβεια είναι ένα από τα πιο σημαντικά ζητήματα κατά την αξιολόγηση ενός βιομηχανικού κυλίνδρου μεταφοράς. Η υπερβολική ακτινική διαρροή μπορεί να αυξήσει τους κραδασμούς και την αντίσταση, ενώ η κακή απόδοση ρουλεμάν ή στεγανοποίησης μπορεί να μειώσει τη διάρκεια ζωής.
| Συντελεστής Απόδοσης | Πιθανή επίδραση | Συνιστώμενη εστίαση |
|---|---|---|
| Radial Runout | Μπορεί να επηρεάσει τους κραδασμούς και τη σταθερότητα λειτουργίας του ιμάντα | Διατηρήστε την κατάλληλη κατασκευαστική ακρίβεια |
| Ποιότητα ρουλεμάν | Επηρεάζει την αντίσταση περιστροφής και την αντοχή | Χρησιμοποιήστε κατάλληλα ρουλεμάν για συνθήκες λειτουργίας |
| Απόδοση Σφράγισης | Βοηθά στην προστασία των εσωτερικών εξαρτημάτων από τη μόλυνση | Ταιριάξτε τις σφραγίδες με τη σκόνη, την υγρασία και την έκθεση στο περιβάλλον |
| Επιφάνεια κυλίνδρου | Επηρεάζει την επαφή του ιμάντα και την αντίσταση λειτουργίας | Διατηρήστε την επιφάνεια λεία και σωστά φινιρισμένη |
| Αντοχή άξονα | Προσδιορίζει την αντίσταση σε αξονικά και λειτουργικά φορτία | Επιλέξτε διαστάσεις ανάλογα με το πραγματικό φορτίο |
| Λάδωμα | Επηρεάζει την τριβή και τη φθορά των ρουλεμάν | Χρησιμοποιήστε κατάλληλο γράσο και αποτελεσματική εσωτερική προστασία |
Σύμφωνα με τις διαθέσιμες τεχνικές πληροφορίες, οι κύλινδροι της Xin Aneng χρησιμοποιούν εξειδικευμένα ρουλεμάν, γράσο με βάση το λίθιο και εσωτερική και εξωτερική στεγανοποίηση. Το προϊόν καθορίζεται για έως και 30.000 ώρες υπό κανονικές συνθήκες εργασίας, αν και η πραγματική διάρκεια ζωής θα εξαρτηθεί από το φορτίο, την ταχύτητα, το περιβάλλον, τη συντήρηση, την εγκατάσταση και άλλους παράγοντες λειτουργίας.
Πώς μπορεί να παραταθεί η διάρκεια ζωής του μεταφορέα αδράνειας;
Ακόμη και ένα καλά κατασκευασμένο ρελαντί απαιτεί κατάλληλη εγκατάσταση και συντήρηση. Ένα πρόγραμμα προληπτικής συντήρησης μπορεί να βοηθήσει στον εντοπισμό προβλημάτων προτού εξελιχθούν σε αστοχίες του ιμάντα ή του μεταφορέα.
- Επιθεωρείτε τακτικά τους κυλίνδρους για μη φυσιολογικό θόρυβο ή κραδασμούς.
- Ελέγξτε για σημάδια σύλληψης ή περιστροφής υψηλής αντίστασης.
- Επιθεωρήστε τις σφραγίδες για ορατή ζημιά ή μόλυνση.
- Παρακολουθήστε την παρακολούθηση της ζώνης και διερευνήστε την επίμονη απόκλιση της ζώνης.
- Αφαιρέστε το συσσωρευμένο υλικό γύρω από το συγκρότημα κυλίνδρων.
- Ελέγξτε τα πλαίσια και τους άξονες τοποθέτησης για χαλαρότητα ή παραμόρφωση.
- Αντικαταστήστε τους κατεστραμμένους κυλίνδρους αμέσως για να αποτρέψετε δευτερεύουσα ζημιά στον ιμάντα.
- Διατηρήστε αρχεία συντήρησης για να εντοπίσετε επαναλαμβανόμενα μοτίβα αστοχίας.
Η τακτική επιθεώρηση είναι ιδιαίτερα σημαντική στην εξόρυξη, τα αδρανή, τα λιμάνια, την παραγωγή ηλεκτρικής ενέργειας, το τσιμέντο, τη μεταλλουργία και άλλα περιβάλλοντα χειρισμού υλικών χύδην όπου οι μεταφορείς μπορούν να λειτουργούν για μεγάλες περιόδους κάτω από σημαντικά φορτία.
Συχνές Ερωτήσεις
Ποιος είναι ο κύριος σκοπός ενός ρελαντού κυλίνδρου μεταφοράς;
Ο κύριος σκοπός είναι η στήριξη της φορτωμένης πλευράς ενός μεταφορικού ιμάντα και του υλικού που μεταφέρεται. Βοηθά στη διατήρηση του σχήματος του ιμάντα, στη μείωση της χαλάρωσης, στον έλεγχο της αντίστασης κύλισης και στην προώθηση του σταθερού χειρισμού του υλικού.
Ποια είναι η διαφορά μεταξύ ενός ρελαντί μεταφοράς και ενός ρελαντί επιστροφής;
Ένα ρελαντί μεταφοράς υποστηρίζει την φορτωμένη πλευρά μεταφοράς του ιμάντα, ενώ ένα ρελαντί επιστροφής υποστηρίζει την άδεια πλευρά επιστροφής καθώς ο ιμάντας ταξιδεύει πίσω προς την περιοχή φόρτωσης του μεταφορέα.
Σε τι διαφέρει ένα ρελαντί μεταφοράς από ένα ρελαντί πρόσκρουσης;
Ένα τυπικό ρελαντί μεταφοράς υποστηρίζει κυρίως τη ζώνη και το υλικό κατά τη μεταφορά. Ένα ρελαντί κρούσης τοποθετείται γενικά σε ζώνες φόρτωσης όπου το υλικό που πέφτει δημιουργεί υψηλότερες δυνάμεις κρούσης και απαιτείται πρόσθετη προστασία του ιμάντα.
Πόσο μπορεί να αντέξει ένας ρελαντί κύλινδρος μεταφοράς;
Η διάρκεια ζωής εξαρτάται από το φορτίο, την ταχύτητα, το υλικό, το περιβάλλον, την εγκατάσταση, τη συντήρηση, την ποιότητα του ρουλεμάν και τη στεγανοποίηση. Το Xin Aneng καθορίζει έως και 30.000 ώρες υπό κανονικές συνθήκες εργασίας, αλλά η πραγματική απόδοση θα πρέπει να αξιολογείται σύμφωνα με τη συγκεκριμένη εφαρμογή.
Ποιες πληροφορίες πρέπει να παρέχουν οι αγοραστές κατά την παραγγελία;
Οι αγοραστές θα πρέπει κανονικά να παρέχουν πλάτος ιμάντα, ταχύτητα ιμάντα, ικανότητα μεταφοράς, χαρακτηριστικά υλικού, διάταξη μεταφορέα, διάμετρο κυλίνδρου, διαστάσεις άξονα, περιβάλλον εγκατάστασης και τυχόν ισχύουσες τεχνικές ή διαστάσεις απαιτήσεις. Η παροχή πλήρους πληροφοριών βοηθά τον κατασκευαστή να προτείνει μια κατάλληλη διαμόρφωση.
Σύναψη
Ένας κύλινδρος αδράνειας μεταφοράς μπορεί να είναι ένα σχετικά μικρό εξάρτημα σε ένα πλήρες σύστημα μεταφοράς, αλλά η επιρροή του στη στήριξη του ιμάντα, τη σταθερότητα χειρισμού του υλικού, τη φθορά, τη συντήρηση και τη συνολική απόδοση λειτουργίας είναι σημαντική. Ο σωστός συνδυασμός δομής κυλίνδρων, ρουλεμάν, στεγανοποιήσεων, λίπανσης, ακρίβειας διαστάσεων και σχεδιασμού ειδικά για την εφαρμογή μπορεί να βοηθήσει τους χειριστές των μεταφορέων να επιτύχουν πιο αξιόπιστη μακροπρόθεσμη απόδοση.
Για έργα που απαιτούν αξιόπιστα εξαρτήματα μεταφοράς, η λύση Carrying Idler Roller της Xin Aneng παρέχει μια επιλογή για απαιτητικές εφαρμογές μεταφοράς υλικού χύδην. Εάν επιλέγετε κυλίνδρους για έναν νέο μεταφορέα, αντικαθιστάτε υπάρχοντες αδρανείς ή αναπτύσσετε ένα προσαρμοσμένο σύστημα μεταφοράς,επικοινωνήστε μαζί μαςμε το πλάτος, την ταχύτητα, τη χωρητικότητα και τις συνθήκες λειτουργίας του ιμάντα σας για να συζητήσετε μια κατάλληλη λύση για το έργο σας.
