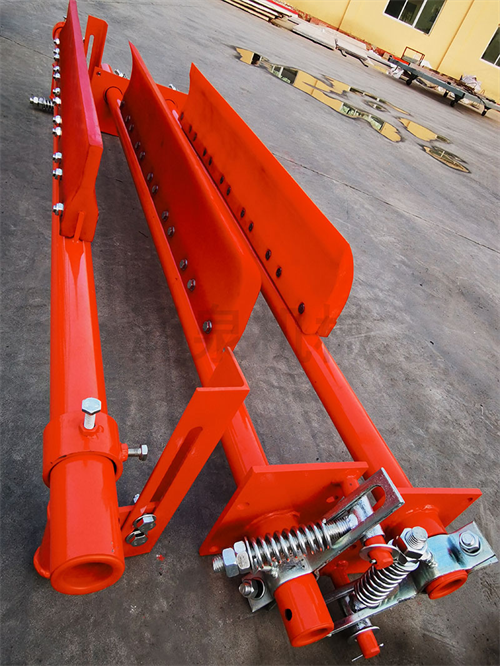

Το καθαριστικό διπλής λωρίδας αντίβαρου αντιβραχιόνιου ιμάντα μεταφοράς είναι ένας νέος τύπος καθαριστικού, που έχει τα χαρακτηριστικά της σταθερής απόδοσης, του καλού αποτελέσματος καθαρισμού και της εύκολης αποσυναρμολόγησης και συναρμολόγησης.
Το καθαριστικό μεταφορέα περιλαμβάνει σταθερό μπλοκ τροχαλίας, συρματόσχοινο, μπιέλα, συγκρότημα λαστιχένιας ξύστρας, αντίβαρο, σπαστό ρουλεμάν ολίσθησης, συγκρότημα μεταλλικής ξύστρας και άλλα εξαρτήματα, και ακολουθεί μια σύντομη εισαγωγή σε κάθε εξάρτημα και τη λειτουργία του.
1. Μεταφορική ταινία
Ο μεταφορικός ιμάντας είναι ένα σημαντικό μέρος του μεταφορικού ιμάντα, το κόστος του μεταφορικού ιμάντα στον μεταφορέα αντιπροσωπεύει το 30% ~ 50% του κόστους ολόκληρου του εξοπλισμού και ορισμένες ειδικές συνθήκες εργασίας απαιτούν ο μεταφορικός ιμάντας να έχει τα χαρακτηριστικά αντοχής στη φθορά, αντοχή στη θερμότητα, επιβραδυντικό φλόγας, αντοχή σε λάδι και αντίσταση στο όζον. Κατά τη λειτουργία του μεταφορέα, το φορτίο στον μεταφορικό ιμάντα είναι εξαιρετικά περίπλοκο και υπόκειται στην τάση κάμψης μέσω του κυλίνδρου και του κυλίνδρου εκτός από τη διαμήκη τάση εφελκυσμού. Οι περισσότερες ζημιές στον ιμάντα εκδηλώνονται ως φθορά στην επιφάνεια εργασίας και στις άκρες, διάσπαση, σχίσιμο και ξεφλούδισμα που προκαλείται από την πρόσκρουση μεγάλων, αιχμηρών υλικών. Στο σχεδιασμό του καθαριστικού, είναι απαραίτητο να επιλέξετε το κατάλληλο υλικό μπλοκ καθαρισμού για να αποφύγετε όσο το δυνατόν μεγαλύτερη ζημιά στον μεταφορικό ιμάντα. Οι μεταφορικοί ιμάντες δεν περιγράφονται λεπτομερώς ως μέρη τους.
2. Κυλήστε απλά
Η ομάδα κυλίνδρων είναι ένα σημαντικό συστατικό του μεταφορικού ιμάντα και ανάλογα με το ρόλο που διαδραματίζει στον μεταφορέα, ο κύλινδρος μπορεί να χωριστεί σε δύο κατηγορίες: τον κύλινδρο μετάδοσης και τον κύλινδρο αναστροφής. Η λειτουργία του τυμπάνου μετάδοσης κίνησης είναι να μεταφέρει τη ροπή που παρέχεται από τον κινητήρα στον μεταφορικό ιμάντα.
Η απλοποίηση του κυλίνδρου αναστροφής περιλαμβάνει την κατεύθυνση του μεταφορικού ιμάντα στο άκρο του μεταφορέα, την καθοδήγηση αύξησης της γωνίας περιτύλιξης της τροχαλίας μετάδοσης και την καθοδήγηση της διάταξης τάνυσης. Στο σχεδιασμό του καθαριστικού, είναι για τον κύλινδρο κίνησης κεφαλής του ιμάντα μεταφοράς βαρέως τύπου και το μέγεθος του ρολού καθορίζει το πλάτος του μεταφορικού ιμάντα και το πλάτος του καθαριστικού, το οποίο έχει έναν ορισμένο καθοδηγητικό ρόλο στο σχεδιασμό του καθαριστικού. Το τύμπανο επίσης δεν περιγράφεται λεπτομερώς ως καθαρότερο μέρος.
3. ένα σταθερό μπλοκ τροχαλίας
Η σταθερή ομάδα τροχαλιών αποτελείται από τρεις τροχαλίες, η πρώτη παίζει το ρόλο της αναστροφής και η δεύτερη και η τρίτη τροχαλία παίζουν το ρόλο της ρύθμισης της απόστασης έτσι ώστε το αντίβαρο να μπορεί να τοποθετηθεί σε λογική θέση.
4. Συρματόσχοινο
Το συρματόσχοινο είναι ένα σημαντικό στοιχείο που συνδέει το αντίβαρο και τη μπιέλα.
5. μια μπιέλα
Η μπιέλα είναι ένα σημαντικό στοιχείο που συνδέει το συρματόσχοινο, τη λαστιχένια ξύστρα και τη μεταλλική ξύστρα, η οποία παίζει ρόλο στη σύνδεση του άνω και του κάτω μέρους.
6. Συγκρότημα ξύστρας από καουτσούκ
Το συγκρότημα λαστιχένιας ξύστρας περιλαμβάνει τέσσερις λαστιχένιες ξύστρες της ίδιας προδιαγραφής, έναν άξονα από καουτσούκ, ένα κάθισμα ξύστρας, ένα μπουλόνι στερέωσης του καθίσματος ξύστρας και του άξονα του ξύστρα, ένα μπουλόνι στερέωσης του ελαστικού ξύστρα και του καθίσματος ξύστρας, μια ελαστική κεφαλή ξύστρας και ένα λαστιχένιο παξιμάδι ξύστρας. Το συγκρότημα ξύστρας από καουτσούκ είναι ένα κρίσιμο συστατικό του ολικού καθαριστικού.
7. Αντίβαρο
Η δύναμη πίεσης της λαστιχένιας ξύστρας παρέχεται από δύο σετ αντίβαρων, το καθένα αποτελούμενο από τέσσερα κομμάτια χυτοσίδηρου με ένα μόνο βάρος δέκα κιλών και δύο τεμάχια χυτοσίδηρου με ένα μόνο βάρος πέντε κιλών.
8. Διαχωρισμένο ρουλεμάν ολίσθησης
Το διαιρούμενο συρόμενο ρουλεμάν είναι ευκολότερο στην εγκατάσταση από το ρουλεμάν κύλισης, το οποίο φέρνει ευκολία στη διαδικασία συναρμολόγησης του καθαριστικού και φέρει μεγάλη δύναμη και το τμήμα εργασίας του δεν κινείται συχνά σε μεγάλη γωνία και είναι πιο βολικό να γεμίζετε το λιπαντικό.
9. ένα συγκρότημα μεταλλικής ξύστρας
Το συγκρότημα μεταλλικής ξύστρας αποτελείται από ένα κομμάτι χάλυβα ανθεκτικό στη φθορά κατασκευασμένο από M13, μια βάση μεταλλικής ξύστρας, έναν μεταλλικό άξονα ξυσίματος, μια ράβδο συμπίεσης, ένα ελατήριο συμπίεσης, έναν άξονα ελατηρίου συμπίεσης, ένα μπουλόνι στερέωσης για το κάθισμα του ξύστρα και τον άξονα ξυσίματος και μια βίδα ρύθμισης για τη ράβδο συμπίεσης και τη μεταλλική ράβδο.
