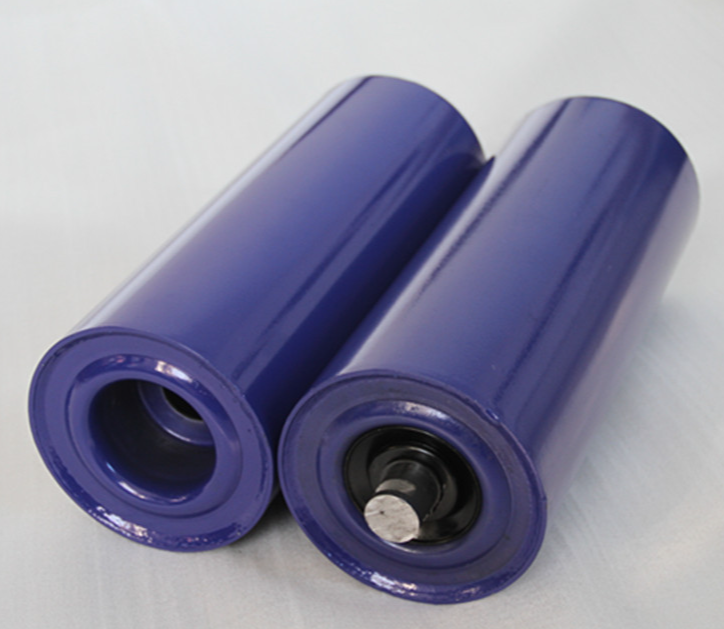

Ως βασικά συστατικά των μεταφορικών ταινιών,κυλίνδρους μεταφοράςπαίζουν κρίσιμο ρόλο στη στήριξη της μεταφορικής ταινίας, στη μείωση της λειτουργικής αντίστασης και στην εξασφάλιση σταθερής μεταφοράς. Μπορούν να κατηγοριοποιηθούν σε πολλούς τύπους με βάση τη λειτουργία και το υλικό, με κάθε τύπο κατάλληλο για διαφορετικές συνθήκες εργασίας.
Αυτά τα ρελαντί υποστηρίζουν άμεσα το βάρος τουμεταφορική ταινίακαι υλικά, καθιστώντας τα τον πιο ευρέως χρησιμοποιούμενο τύπο. Δομικά χωρίζονται σε ρελαντί που φέρουν σκάφη και σε παράλληλες φέρουσες ρελαντί:
• Φέροντες ρελαντί σκάφης: Αποτελούνται από 2-5 κυλίνδρους διατεταγμένους σε σχήμα V ή δομή γούρνας, με γωνίες κοιλότητας συνήθως 30°, 35° ή 45°. Αυξάνουν την ικανότητα μεταφοράς υλικού και είναι συμβατά με μεταφορείς με πλάτος ιμάντων 500-2400 mm, που χρησιμοποιούνται συνήθως για τη μεταφορά χύδην υλικών όπως ο άνθρακας και το μετάλλευμα.
• Παράλληλοι φέροντες ρελαντί: Διαθέτοντας δομή μονού κυλίνδρου με επίπεδη επιφάνεια, είναι κατάλληλα για τη μεταφορά συσκευασμένων αντικειμένων (π.χ. χαρτοκιβώτια, παλέτες) ή για την παροχή βοηθητικής στήριξης σε σημεία αλλαγής κατεύθυνσης του μεταφορικού ιμάντα.
Εγκατεστημένα κάτω από τον μεταφορικό ιμάντα, αυτάαδρανείςστηρίξτε τον άδειο ιμάντα κατά τη λειτουργία και μειώστε την παραμόρφωση χαλάρωσης του ιμάντα. Οι συνήθεις τύποι περιλαμβάνουν:
• Αδράνεια παράλληλης επιστροφής: Με απλή δομή, εφαρμόζονται σε γενικές συνθήκες εργασίας.
• Ρελαντέρ επιστροφής σε σχήμα V: Σχηματίζοντας γωνία 10°-15°, μπορούν να διορθώσουν αυτόματα την κακή ευθυγράμμιση του ιμάντα. Είναι ιδιαίτερα κατάλληλα για περιβάλλοντα με σκόνη όπου είναι επιρρεπής η απόκλιση του ιμάντα, όπως εργοστάσια τσιμέντου και εργαστήρια δομικών υλικών.
Αυτά είναι βασικά στοιχεία για την επίλυση κακής ευθυγράμμισης ιμάντα, χωρισμένα σε γενικά αυτοευθυγραμμιζόμενα ρελαντί και αυτοευθυγραμμισμένα ρελαντί τύπου τριβής:
• Γενικά αυτοευθυγραμμιζόμενα ρελαντί: Οδηγήστε τον ιμάντα πίσω στο κέντρο μέσω πλευρικών κάθετων κυλίνδρων. Όταν ο ιμάντας αποκλίνει, οι κάθετοι κύλινδροι ασκούν δύναμη και οδηγούν το ρελαντί πλαίσιο σε περιστροφή, πραγματοποιώντας αυτόματη ευθυγράμμιση.
• Αυτοευθυγραμμιζόμενοι ρελαντί τύπου τριβής: Ενεργοποιήστε τον μηχανισμό ευθυγράμμισης μέσω τριβής μεταξύ του ιμάντα και των τροχών τριβής, προσφέροντας μεγαλύτερη ακρίβεια ευθυγράμμισης. Είναι κατάλληλα για μεταφορείς υψηλής ταχύτητας, βαρέως τύπου, όπως συστήματα μεταφοράς χύδην φορτίου σε λιμάνια και τερματικούς σταθμούς.
Εγκατεστημένα κάτω από τη θύρα τροφοδοσίας υλικού των μεταφορέων, ανακουφίζουν από την πρόσκρουση των υλικών που πέφτουν στον ιμάντα. Η επιφάνειά τους καλύπτεται με ρυθμιστικό στρώμα από καουτσούκ ή πολυουρεθάνη (συνήθως πάχους 15-30 mm), το οποίο απορροφά την ενέργεια κρούσης και αποτρέπει το γδάρσιμο του ιμάντα από αιχμηρά υλικά. Δομικά περιλαμβάνουν:
• Ρελαντέρ παράλληλης πρόσκρουσης: Κατάλληλα για σενάρια με χαμηλά ύψη πτώσης υλικού.
• Ρελαντέρ κρούσης γούρνας: Συμβατά με ιμάντες γούρνας, είναι ιδανικές για συνθήκες εργασίας με ύψος πτώσης υλικού κάτω από 3 μέτρα, χρησιμοποιούνται ευρέως στη μεταφορά πρώτων υλών σε βιομηχανίες θερμικής ενέργειας και μεταλλουργίας.
Κατασκευασμένα από χαλύβδινους σωλήνες χωρίς συγκόλληση ή συγκολλημένες χαλύβδινες πλάκες, έχουν υψηλή αντοχή και ισχυρή φέρουσα ικανότητα, αλλά είναι σχετικά βαριές και επιρρεπείς στη σκουριά. Είναι κατάλληλα για βαριά, ξηρά εσωτερικά περιβάλλοντα.
Κατασκευασμένα από υλικά όπως νάιλον ή πολυαιθυλένιο, είναι ελαφριά, ανθεκτικά στη διάβρωση και χαμηλού θορύβου. Είναι κατάλληλα για βιομηχανίες με υψηλές απαιτήσεις υγιεινής και αντοχής στη διάβρωση, όπως οι βιομηχανίες τροφίμων και χημικών.
Επικαλυμμένα με κεραμικό στρώμα αλουμίνας στην επιφάνεια, έχουν υψηλή σκληρότητα και ισχυρή αντοχή στη φθορά, με διάρκεια ζωής 3-5 φορές μεγαλύτερη από αυτή των χαλύβδινων κυλίνδρων. Είναι κατάλληλα για τη μεταφορά υλικών με υψηλή περιεκτικότητα σε λειαντικά υλικά όπως άνθρακα και μετάλλευμα, ειδικά σε σκληρά περιβάλλοντα όπως υπόγεια ανθρακωρυχεία.
Κάθε τύποςκύλινδρος μεταφοράςέχει μοναδικά πλεονεκτήματα. Σε πρακτικές εφαρμογές, η επιλογή πρέπει να βασίζεται πλήρως στα χαρακτηριστικά των μεταφερόμενων υλικών, στις συνθήκες εργασίας και στις παραμέτρους του μεταφορέα για να διασφαλιστεί η αποτελεσματική και σταθερή λειτουργία του μεταφορέα.
