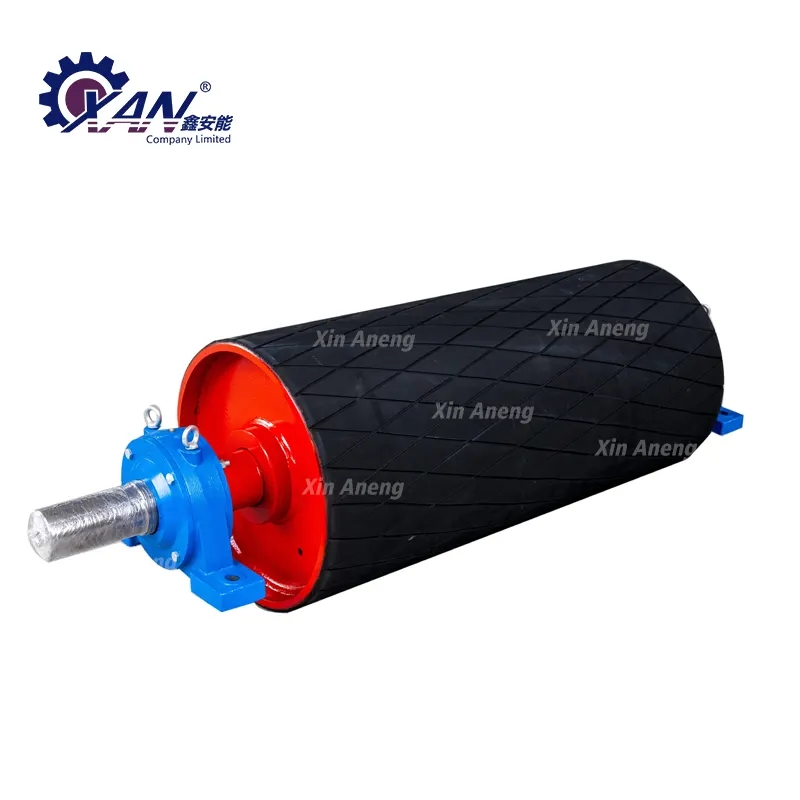

Τροχαλία κίνησης

Η XAN εγγυάται ελάχιστη εγγύηση 5 ετών σε όλες τις τυπικές τροχαλίες κίνησης. Η μέθοδος σχηματισμού του επιφανειακού ελαστικού στρώματος είναι βουλκανισμένο κάλυμμα από καουτσούκ. Το πάχος του επιφανειακού ελαστικού στρώματος της τροχαλίας κίνησης δεν πρέπει να είναι μικρότερο από 16 mm και η σκληρότητα του επιφανειακού ελαστικού στρώματος του κυλίνδρου κίνησης δεν πρέπει να είναι μικρότερη από 70 Shore A.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η τεχνολογία επεξεργασίας και κατασκευής και τα υλικά της τροχαλίας κίνησης Xin Aneng

1. Ο κύλινδρος συγκολλάται με θωρακισμένη συγκόλληση με αέριο διοξείδιο του άνθρακα και συγκόλληση με βυθισμένο τόξο και ολόκληρο το σώμα ανόπτεται σε φούρνο για να εξαλειφθεί η πίεση. Ανοίξτε την εσωτερική οπή για να εξασφαλίσετε τη σύνδεση μεταξύ του περιβλήματος του τροχού και του άξονα.

2. Ο άξονας της τροχαλίας κίνησης του Xin Aneng είναι κατασκευασμένος από χάλυβα 45 υψηλής ποιότητας, ο οποίος είναι τραχύ περιστρεφόμενος και δοκιμάζεται με υπερήχους, μετά σβήνει και σκληρύνεται και στη συνέχεια περιστρέφεται και αλέθεται.

3. Για να εξασφαλιστεί η ποιότητα του τυμπάνου, όλα τα τύμπανα πρέπει να επιθεωρούνται πλήρως και η ποιότητα κάθε συγκόλλησης του τυμπάνου πρέπει να επιθεωρείται από την UT και να αρχειοθετείται. Οι συγκολλήσεις στο κάτω μέρος πρέπει να επιθεωρηθούν με χρωματισμό. Εάν υπάρχουν ελαττώματα, θα πρέπει να αφαιρεθούν εγκαίρως με σκούπισμα τόξου άνθρακα και στη συνέχεια να συγκολληθούν εκ νέου.

4. Προκειμένου να διασφαλιστεί η ομαλή λειτουργία, το τύμπανο έχει επίσης περάσει από βάση δοκιμής στατικής ισορροπίας και οι δοκιμές στατικής ισορροπίας έχουν πραγματοποιηθεί σύμφωνα με τις τυπικές απαιτήσεις. Το πείραμα στατικής ισορροπίας διεξάγεται σύμφωνα με το επίπεδο G40.

5. Η εταιρεία μας χρησιμοποιεί υπερηχητικούς ανιχνευτές ελαττωμάτων για να πραγματοποιήσει ανίχνευση ελαττωμάτων στην τροχαλία κίνησης του Xin Aneng.

Καουτσούκ χύτευσης τροχαλίας

1. Η επιφάνεια όλων των The Drive Pulley είναι κατασκευασμένη από πρισματικό χυτό καουτσούκ. Το επιφανειακό στρώμα καουτσούκ σχηματίζεται από βουλκανισμένο καουτσούκ. Το πάχος του επιφανειακού ελαστικού στρώματος δεν είναι μικρότερο από 14 mm και η σκληρότητα του επιφανειακού ελαστικού στρώματος δεν είναι μικρότερη από Shore 70 μοίρες.

2.Η επιφάνεια του The Drive Pulley είναι λεία και δεν καλύπτεται με κόλλα.

3. Το συγκολλητικό στρώμα είναι εγγυημένο ότι δεν έχει ελαττώματα όπως αποκόλληση και φουσκάλες. Οι φυσικές και μηχανικές ιδιότητες της πάνω κόλλας και της κάτω κόλλας συμμορφώνονται με τους σχετικούς κανονισμούς στο GB10595-2017.

Μετά τη συναρμολόγηση του τυμπάνου, η ανοχή ακτινικής διαρροής του εξωτερικού κύκλου πρέπει να συμμορφώνεται με τις απαιτήσεις του παρακάτω πίνακα.

Μονάδα: mm

ΤροχαλίαΔ		200-800	1000-1600	1800
Ανοχή ακτινικής κυκλικής εκροής	Τροχαλία τροχαλίας χωρίς καθυστέρηση	0.6	1.0	1.5
Ανοχή ακτινικής κυκλικής εκροής	Τροχαλία με καθυστέρηση	1.1	1.5	2.0

Τα ρουλεμάν τροχαλίας είναι ρουλεμάν FAG ή SKF.

Βασικές τεχνικές παράμετροι του τυμπάνου-Ακτινική διαρροή εξωτερικού κύκλου τυμπάνου

Τροχαλία κάμψης ουράς

φ≤800mm≤1,05mm

φ＞800mm≤1.40mm

Τροχαλία κίνησης

φ≤800mm≤1,05mm

φ＞800mm≤1.40mm

Προδιαγραφές τροχαλίας κίνησης

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	β1	ds	Άξονας κύλισης 承	Λείος κύλινδρος 筒	Ρολό επιφάνειας από καουτσούκ 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Το εργοστάσιό μας:

Η εταιρεία μας διαθέτει ολοκληρωμένο σύστημα διασφάλισης ποιότητας. Πριν ξεκινήσει η παραγωγή, θα υποβάλουμε ένα ολοκληρωμένο σχέδιο διασφάλισης ποιότητας για αυτό το έργο. Αυτό το σχέδιο περιλαμβάνει διαδικασίες διασφάλισης ποιότητας, οργανωτικές μεθόδους, προσόντα του εμπλεκόμενου προσωπικού και ελέγχους για όλες τις δραστηριότητες που επηρεάζουν την ποιότητα του έργου, όπως ο σχεδιασμός, η προμήθεια, η κατασκευή, η μεταφορά, η εγκατάσταση, η θέση σε λειτουργία και η συντήρηση. Έχουμε αφοσιωμένο προσωπικό υπεύθυνο για δραστηριότητες διασφάλισης ποιότητας.

Το σχέδιο διασφάλισης ποιότητας καθορίζει κυρίως τα ακόλουθα σημεία:

1.Επιθεώρηση και έλεγχος εξοπλισμού.

2.Έλεγχος αγορασμένου εξοπλισμού ή υλικών.

3.Έλεγχος υλικών.

4.Έλεγχος ειδικών διεργασιών.

5. Επιτόπια επίβλεψη κατασκευής.

6. Ποιοτικά σημεία και χρονοδιαγράμματα μαρτύρων.
