Τροχαλία στροφής(συχνά αναφέρεται ως "τύμπανο που αλλάζει κατεύθυνση" ή "Drum Drum" στα κινέζικα) αποτελεί βασικό συστατικό στα συστήματα μεταφορικών ιμάντων. Οι κύριες λειτουργίες του είναι να αλλάξουν την κατεύθυνση λειτουργίας του μεταφορικού ιμάντα και να βελτιστοποιήσουν τη γωνία επαφής με το τύμπανο κίνησης, εξασφαλίζοντας τη σταθερότητα και την αποτελεσματικότητα της διαδικασίας μεταφοράς. Το παρακάτω είναι μια λεπτομερής επισκόπηση:
Βασικές λειτουργίες και ρόλοι
Έλεγχος κατεύθυνσης:Ως συστατικό πυρήνα στην ουρά του μεταφορέα, η τροχαλία κάμψης της ουράς επιτρέπει στον μεταφορικό ιμάντα να σχηματίσει έναν κύκλο κλειστού βρόχου μέσω φυσικής ανακατεύθυνσης, μεταφέροντας υλικά από το άκρο απόρριψης πίσω στο άκρο της σίτισης. Για παράδειγμα, σε μεγάλες αποστάσεις που μεταφέρουν σε ορυχεία ή θύρες, μπορεί να καθοδηγήσει τη ζώνη γύρω από καμπύλες διαδρομές, αποφεύγοντας την ανομοιογενή ένταση που προκαλείται από υπερβολικά μακρά ευθεία τμήματα.
Ενίσχυση της απόδοσης μετάδοσης:Πατώντας τον μεταφορικό ιμάντα, τοΤροχαλία στροφήςΜπορεί να αυξήσει τη γωνία περιτυλίγματος (περιοχή επαφής) με την τροχαλία της κεφαλής, βελτιώνοντας έτσι την τριβή και μειώνοντας τον κίνδυνο ολίσθησης της ζώνης. Για παράδειγμα, σε υγρά ή σκονισμένα περιβάλλοντα, τα τύμπανα που αλλάζουν κατεύθυνση με καουτσούκ ή κεραμική επικάλυψη μπορούν να ενισχύσουν σημαντικά την αξιοπιστία της μετάδοσης.
Βοηθητική ένταση:Σε ορισμένα σχέδια, η τροχαλία κάμψης ουράς συνεργάζεται με συσκευές τάνυσης για να ρυθμίσει την τάση της ζώνης ρυθμίζοντας τη θέση του, εξασφαλίζοντας ότι ο ιμάντας είναι πάντα σε βέλτιστη κατάσταση λειτουργίας.
Δομή και σχεδιασμός υλικού

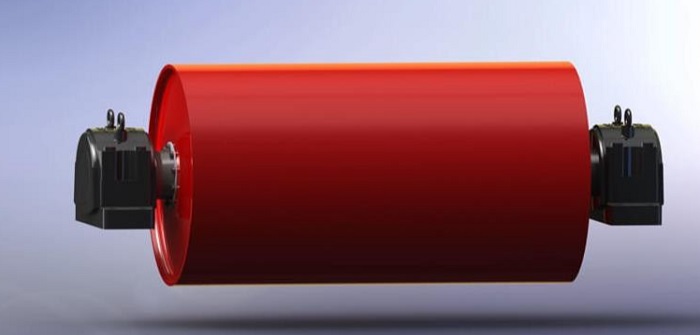

Βασική δομή:Ένα τύμπανο που αλλάζει κατεύθυνση αποτελείται συνήθως από τέσσερα μέρη: άξονα, κατοικία, ιστό και κύλινδρο. Ο κύλινδρος είναι κατασκευασμένος από σωλήνα από ατέρμονο χάλυβα ή συγκολλημένη δομή και η επιφάνεια του μπορεί να καλυφθεί με υλικά όπως καουτσούκ ή κεραμικό για την ενίσχυση της αντίστασης στη φθορά και της τριβής. Για παράδειγμα, η κεραμική επικάλυψη μπορεί να επεκτείνει τη διάρκεια ζωής του τυμπάνου κατά 10 φορές, καθιστώντας την κατάλληλη για περιβάλλοντα υψηλής φθοράς.
Ρουλεμάν και λίπανση:Τα ρουλεμάν σφαιρικά κυλίνδρων χρησιμοποιούνται κυρίως στο περίβλημα του ρουλεμάν, επιτρέποντας μια ορισμένη γωνία απόκλισης για να εξασφαλιστεί ότι το τύμπανο περιστρέφεται ευέλικτα ακόμη και υπό σύνθετες συνθήκες εργασίας. Η τακτική προσθήκη λιθίου με βάση το λίθιο είναι ένα βήμα συντήρησης βασικού.
Ταξινόμηση και προδιαγραφές:Ταξινομείται με χωρητικότητα φορτίου σε ελαφρές, μεσαίες και βαριές τύπους. Φωτεινός τύπος: διάμετρος διάτρησης εδράνων 50-100mm, κατάλληλη για μικρούς μεταφορέων. Μεσαίου τύπου: διάμετρος διάτρησης 120-180mm, κοινό σε γενικά βιομηχανικά σενάρια. Βαρύ τύπος: διάμετρος διάτρησης 200-260mm, που χρησιμοποιείται σε περιβάλλοντα βαρέως φορτίου όπως ορυχεία.
Σενάρια εφαρμογής
Βιομηχανικά πεδία:Χρησιμοποιείται ευρέως σε ορυχεία, λιμένες, σταθμούς ηλεκτροπαραγωγής, εργοστάσια τσιμέντου κ.λπ. Για παράδειγμα, στη μεταφορά άνθρακα, τα τύμπανα που αλλάζουν κατεύθυνση μπορούν να καθοδηγήσουν τη ζώνη γύρω από τα εμπόδια, ενώ αντισταθμίζουν τον αντίκτυπο των μεγάλων υλικών.
Προσαρμοστικότητα σε ειδικά περιβάλλοντα:Σε υψηλή υγρασία ή λασπώδη περιβάλλοντα, σφραγισμένα σχέδια και υλικά ανθεκτικά στη διάβρωση (όπως ανοξείδωτο χάλυβα) μπορούν να αποτρέψουν τη σκουριά των εξαρτημάτων. Σε σκονισμένα περιβάλλοντα, η συμπαγής δομή μειώνει τη συσσώρευση υλικών, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.
Νέα σχέδια:Ορισμένα τύμπανα που αλλάζουν κατεύθυνση υιοθετούν την ρυθμιζόμενη τεχνολογία τροχαλίας ουράς (όπως τα κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας σχέδια), η οποία ρυθμίζει δυναμικά τη θέση του ιμάντα μέσω μηχανικών ή υδραυλικών συσκευών για τη μείωση της απόκλισης και της φθοράς.
Συντήρηση και κοινά ζητήματα
Τακτικές επιθεωρήσεις:Ελέγξτε την ευελιξία της περιστροφής, τη θερμοκρασία του ρουλεμάν και την απόκλιση του ιμάντα. Καθαρίστε και λιπάνετε αφαιρώντας τα προσκολλημένα υλικά στην επιφάνεια του τυμπάνου και αναπληρώστε το λιπαντικό κάθε 500 ώρες λειτουργίας.
Τυπικά σφάλματα και αντίμετρα:Υλικό παγίδευση: Τα υλικά που έχουν κολλήσει μεταξύ του ιμάντα και του τυμπάνου μπορεί να προκαλέσουν ζημιά σε σχίσιμο ιμάντα ή ζημιά τύμπανου, απαιτώντας την εγκατάσταση ξύστρων ή συσκευών κατά της εισόδου. Φορέστε την επικάλυψη: έγκαιρη αντικατάσταση των σοβαρά φθαρμένων στρώσεων επικάλυψης για να αποφευχθεί η άμεση επαφή μετάλλων που οδηγεί σε ολίσθηση.
Τροχαλία στροφήςείναι ο "κόμβος διεύθυνσης" του συστήματος μεταφοράς ιμάντων και ο σχεδιασμός του επηρεάζει άμεσα τη διάρκεια της αποδοτικότητας και της ζωής του εξοπλισμού. Επιλέγοντας κατάλληλα (όπως χρησιμοποιώντας κεραμική επίστρωση για υψηλή φθορά) και διεξαγωγή τακτικής συντήρησης (όπως λίπανση και καθαρισμός), η απόδοσή της μπορεί να μεγιστοποιηθεί. Με την ανάπτυξη του βιομηχανικού αυτοματισμού, καινοτόμα σχέδια, όπως οι ρυθμιζόμενες τροχαλίες ουράς, έχουν βελτιώσει περαιτέρω την προσαρμοστικότητά της, επιτρέποντάς του να συνεχίσει να παίζει βασικό ρόλο στο σύγχρονο υλικό χειρισμό.
